镀锌钢板简介

镀锌板是指表面镀有一层锌的钢板，在我国俗称为白铁皮"，在建筑上的应用最为广泛，在没有作为彩涂基板以前它已经广泛应用于建筑行业，它的镀层表面状态是铸造态，表面有均匀光亮的锌花(在汽车和家电用镀锌多崇尚无锌花粗糙表面)，有各种不同的表面状态。

用途：檀条、楼层板、立体停车库、通风管道、家电、汽车、彩涂基板等

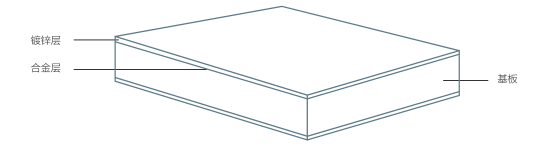

镀锌钢板结构

基板(热轧、冷轧) ：具有强度高、易于加工、经济等优势，但是容易腐蚀。

镀锌层：通过隔绝空气和水分、阴极保护等，防止基板锈蚀延长使用寿命。

分类

镀锌板基板的分类

热轧镀锌钢板：基板经过酸洗后的热轧钢板
冷轧镀锌钢板：基板为冷轧或扎硬钢板

涂镀方式分类

热镀锌钢板：热镀锌钢板的镀层较厚(约60-- -600克每平方米)，基板性能受到热镀锌工艺的影响，主要用于建筑、日用器具、汽车等，可直接露天使用
电镀锌钢板：电镀锌钢板的镀层较薄(约0--160克每平方米)，基板性能不受电镀锌工艺的影响，主要用于汽车，家电、电气、彩涂基板等，一般需涂漆，不宜直接露天使用
锌层附着量：一般情况下用Z+数字表示每平方米的镀锌板双面的锌层重量，例如: Z10 Z120(Z12) Z180(Z18)表示每平方米的双面锌量为100克120克180克

锌花分类

大锌花( 一般锌花）：钢板在锌液含锑或铅的条件下热浸镀后，在正常凝固过程中，锌晶粒自由长大形成的锌花
小锌花（细微锌花）：因控制了锌花的结晶长大，所以表面晶粒结构细小;因表面均匀，所以涂装后表面质量优良；涂装性优于常规锌花
无锌花（零锌花）：因为在熔融锌固话过程中锌粒长大完全被控制，所以肉眼很难看出锌花；因表面均匀，所以涂装后表面质量优良
光整锌花：熔融锌固化后经平整得到极光滑表面；因表面光整，所以涂装后表面质量优良

表面处理

镀层表面处理方式	用途说明
铬酸钝化（C）	用于高强钢板热镀之后的表面处理方式，以减少运输和储存过程中的白锈
无铬钝化（C5）	要求限制钝化液中对环境和人体有害的六价铬等，而使用的表面处理方式
耐指纹（N）	钝化工艺之后的表面处理方式，在加工过程中起润滑作用，防止操作过程中的手指纹印玷污，防止使用过程中的表面过早发黑
无铬耐指纹（N5）	钝化工艺之后的表面处理方式，在加工过程中起润滑作用，防止操作过程中的手指纹印玷污，防止使用过程中的表面过早发黑，同时要求限制耐指纹膜中对环境和人体有害的六价铬等含量
涂油（O）	在钝化工艺之后，为进一步减少长途运输和长期储存过程中的锈蚀而增加的表面处理方式

影响镀锌板使用的因素

镀锌板耐腐蚀原理

覆盖隔绝：锌与氧反应，形成致密的氧化膜，隔绝空气和水分，防止氧化。

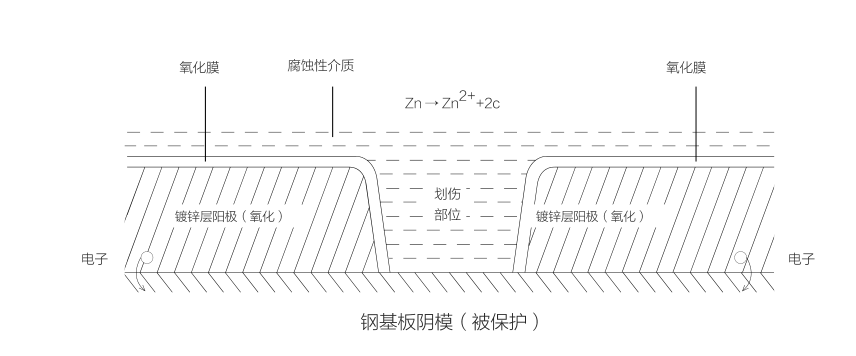

阴极保护：锌层某处被划伤，周围的锌会先融化变为铁的替身，保护裸露钢材不受腐蚀。

镀层重量（厚度）对耐腐蚀性能的影响

镀层重量是耐腐蚀的最重要的保证条件，镀层厚度越大，耐腐蚀性能越好，这已经通过很多加速试验和暴晒试验所证明。通常所说的镀锌层的厚度指双面厚度，正常情况下，市面上常用的镀锌层都是双面等厚热镀锌。

附部分环境对应锌层：

环境	锌层重量
室内环境	AZ70或AZ100即可
郊区环境	AZ150或AZ100加上涂装
市区或工业地区	AZ150加上适当涂装
沿海地区	AZ180及以上加上适当涂装

基板（底材）材质

可依用途区分为成型用与结构用镀锌钢板两大类。

（1）成型用
一般国际通用规格将成型用镀锌钢板区分为下列数种，可依成形加工程度加以选择适当品级。( 以宝钢为例)

用途	牌号	屈服强度（MPa）	抗拉强度（MPa）	断后延伸率A80mm % 不小于
一般用	DC51D+AZ	190～360	270～500	22
冲压用	DC52D+AZ	140～300	270～420	26
深冲用	DC53D+AZ	140～260	270～380	30
特深冲	DC54D+AZ	120～220	260～350	36

（2）结构用
一般国际用规格将结构用镀锌钢板以底材之性能参数分为下列数种，可依用途及厚度之需要选择强度等级。( 以宝钢为例)

用途	牌号	屈服强度（MPa）不小于	抗拉强度（MPa）不小于	断后延伸率A80mm % 不小于	断后延伸率A50mm % 不小于
结构用	S250GD+AZ	250	330	19	/
	S300GD+AZ	300	380	18	/
	S350GD+AZ	350	420	16	/
	S450GD+AZ	450	480	15	/
	S550GD+AZ	550	550	/	2

镀锌钢板简介

镀锌钢板结构

分类

影响镀锌板使用的因素

生产厂家

快速通道

联系我们

kaitu@tudusteel.com

选择下列QQ马上在线沟通：
